TOP Design Studio 기능 변경 및 업그레이드로 인해 일부 특수 주소가 더 이상 지원되지 않아, 컨버전 과정에서 빌드 에러가 발생할 수 있습니다.

이용에 불편을 드려 죄송합니다. 아래 방법을 통해 기존과 동일한 기능을 구현할 수 있습니다.

1. 변환 전 주소 및 기능 확인

먼저 변환 전 프로젝트에서 해당 주소가 어떤 기능으로 사용되고 있는지 확인합니다.

예시: 10분마다 1회 펄스 신호 발생

2. 변환 후 빌드 에러 확인

컨버전 후 기존에 사용하던 특수 주소가 더 이상 지원되지 않아 빌드 에러가 발생합니다.

3. Virtual 주소 지정

발생한 빌드 에러를 더블 클릭합니다.

Virtual 주소 항목에 기존에 사용하던 주소와 동일한 주소를 입력한 후 확인을 클릭합니다.

4. 스크립트 기능 설정

기존과 동일한 기능을 구현하기 위해 스크립트를 클릭합니다.

5. 인터벌(Interval) 설정

스크립트에서 신규 스크립트를 생성한 후 실행 조건을 인터벌로 설정합니다.

간격을 6000으로 설정하면, 6000 × 100ms = 600초(10분)이므로 10분마다 한 번씩 실행됩니다.

또한, 런(Run) 직후 신호가 바로 켜져야 하는 경우에는 「최초 동작 후 간격 실행」을 체크합니다.

6. Action 설정

Action(+)을 클릭한 후 다음과 같이 설정합니다.

• 비트 → Virtual을 선택합니다.
• 앞서 지정한 Virtual 주소를 선택합니다.
• 동작 항목에서 5번째 「ON PULSE」를 선택합니다.
• 설정 후 저장하고 닫기를 클릭합니다.

설정 완료

위 과정을 완료하면 기존과 동일하게 10분마다 1회씩 신호가 ON/OFF되는 기능을 구현할 수 있습니다.

TOP Design Studio의 기능 변경으로 인해 발생한 현상이며, 위 방법을 통해 기존 특수 주소의 기능을 스크립트로 대체할 수 있습니다.

- 명칭 변경 안내: TDS 1.4.13.43 버전부터 기존 'Factory Reset'에서 'System Recovery'로 명칭이 변경되었습니다.
- 데이터 소실 및 백업:
  • TDS 1.4.13.43 이상 버전으로 전송한 경우, 초기화 시 비밀번호와 작화 데이터를 포함한 모든 데이터가 영구 소실됩니다.
  • TDS 1.4.13.43 미만 버전은 초기화 이후 USB 메모리를 삽입한 후 [Project] > [HBZ Upload]를 통해 백업받으실 수 있습니다.

1. 동작 중 문제가 발생하여 정상적으로 부팅이 되지 않거나 OS 버전을 다운그레이드해야 하는 경우, 내장된 복구 기능(System Recovery)을 통해 공장 초기화 상태로 복구할 수 있습니다.

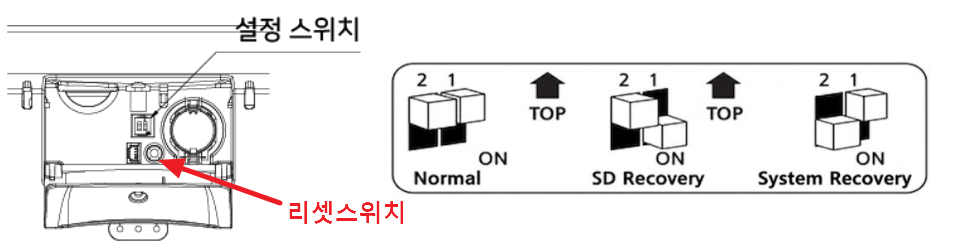

2. 제품 후면 커버 내부의 1번, 2번 딥 스위치를 확인합니다. (상세 위치는 해당 HMI 모델 하드웨어 매뉴얼의 '유지보수' 항목 참고)

3. 딥 스위치 2번을 반대 방향으로 내리고 전원을 껐다 켭니다. (리셋 스위치 활용 가능) 톱니바퀴 모양 아이콘이 나타나며 초기화가 진행됩니다.
4. 초기화가 완료되면 안내 부저음이 울립니다.
※ 주의: 초기화 완료 전 전원이 차단되면 SD카드 복구 디스크로만 해결이 가능하며, SD카드 미지원 모델은 본사 A/S 센터로 입고해 주셔야 합니다. - SD 카드 복구 디스크 링크
5. 딥 스위치 2번을 원래 위치로 복구한 후 전원을 다시 껐다 켜면 정상 부팅됩니다. (리셋 스위치 활용 가능)
6. 공장 초기화가 완료되었으므로 작화 프로젝트를 다시 전송해 주시기 바랍니다.

1. 사용할 소프트웨어를 모르겠어요

2. ATOP/XTOP를 TOPR로 컨버전하는 방법

3. 업로드(TOP->PC)하는 방법

4. 배터리 부족 현상 ([Logging, Recipe 초기화 할까요?] 메시지 발생)

5. 터치 센서 테스트 및 좌표 보정 방법

6. 화면에 Boot Mode라고 표시 뜰 때 대응 방법

7. 초기화 이후 화면에 Boot / OS Download Mode라고 표시 뜰 때 대응 방법

8. COM2 포트 진단 방법

9. OS 업/다운그레이드 방법

10. 시리얼 통신을 이용하여 수동으로 OS를 업그레이드하는 방법

11. 컨버전 이후 에러 대처 방법

1. 프로젝트 이미지 내보내기 기능이란?

프로젝트 이미지 내보내기는 TOP Design Studio 작화에 사용된 글로벌 이미지 또는 로컬 이미지를 별도의 이미지 파일로 저장하는 기능입니다.

작화에 등록된 이미지를 다른 프로젝트에서 사용하거나 별도로 보관해야 하는 경우, [프로젝트 이미지 관리] 메뉴에서 원하는 이미지를 선택하여 파일로 내보낼 수 있습니다.

2. 설정 방법

프로젝트에 사용된 이미지를 파일로 저장하는 방법은 다음과 같습니다.

TDS 상단 메뉴에서 [도구] - [프로젝트 이미지 관리]를 선택합니다.

[프로젝트 이미지 관리] 화면에서 검색할 이미지의 [위치]와 [포맷]을 선택한 후 [검색] 버튼을 누릅니다.

검색된 이미지 목록에서 파일로 저장할 이미지를 선택한 후 [내보내기] 버튼을 누릅니다.

저장 위치와 파일명을 지정하면 선택한 이미지가 파일로 저장됩니다.

※ 사용자 라이브러리에 등록된 이미지는 [내보내기] 기능을 지원하지 않습니다.

3. 동작 화면

TOP Design Studio에서 기능이 변경/업그레이드되면서 발생하는 문제로, 불편을 드려 죄송합니다.

레시피 데이터를 저장하기 위해 사용했던 특수 주소 [_PARM_SAVE]를 TOP Design Studio에서

더이상 지원하지 않아서 컨버전 시 다음과 같은 에러가 발생합니다.

1. 해당 에러 메시지를 더블 클릭하면 해당 오브젝트의 속성 창이 팝업됩니다.

2. [효과 및 동작] 탭에서 두 번째 항목을 선택하신 후, 삭제해 주시기 바랍니다.

6. [프로젝트] - [레시피] 메뉴를 실행한 후, [이동] 탭을 선택합니다.



7. 본 가이드는 아래 XDesigner Plus 4.8.31 버전의 레시피 설정을 기준으로 작성되었습니다.

아래 예시와 같이, 현재 사용 중인 [레시피 이동 조건]에 해당하는 조건을 그대로 입력해 주시기 바랍니다.





8. 기존 레시피 이동 조건(D1000)을 기준으로, 아래 설정의 [대상 아이템 번호]를 동일하게 입력합니다.

이때 [완료 플래그]는 현재 사용하지 않는 주소로 지정하여 설정해 주시기 바랍니다.





9. [파라미터 다운로드(HMI → PLC)] 설정 시, 이동 조건의 데이터 타입을 [워드 변경]으로 설정해 주시기 바랍니다.

이렇게 설정할 경우, 지정된 주소(예: D1000)의 값이 변경될 때마다 조건이 만족되어 레시피 데이터가 PLC로 정상적으로 다운로드됩니다.



10. [파라미터 업로드(PLC → HMI)]의 이동 조건은 앞서 생성한 [Virtual 주소]를 선택하신 후, 동작 조건을 [On Edge]로 설정해 주시기 바랍니다.

이렇게 설정하면 PLC의 데이터가 변경되는 시점(Edge)을 감지하여, 현재 PLC의 데이터를 레시피 데이터로 정확히 업로드할 수 있습니다.

11. 설정 후 적용을 누르시면 레시피 기능을 그대로 사용할 수 있습니다.



# 레시피 설정 예제는 홈페이지 [서비스]-[다운로드]-[매뉴얼/디자인]-[예제 자료]에서 27번 게시물을 참고하시기 바랍니다.
