Q.
[R 제품] 업로드 데이터가 없습니다.라는 문구가 뜨면서 업로드가 안됩니다.

소프트웨어

A.
Q. 프로젝트 업로드 시 "업로드 데이터가 없습니다."가 표시됩니다.

원인:

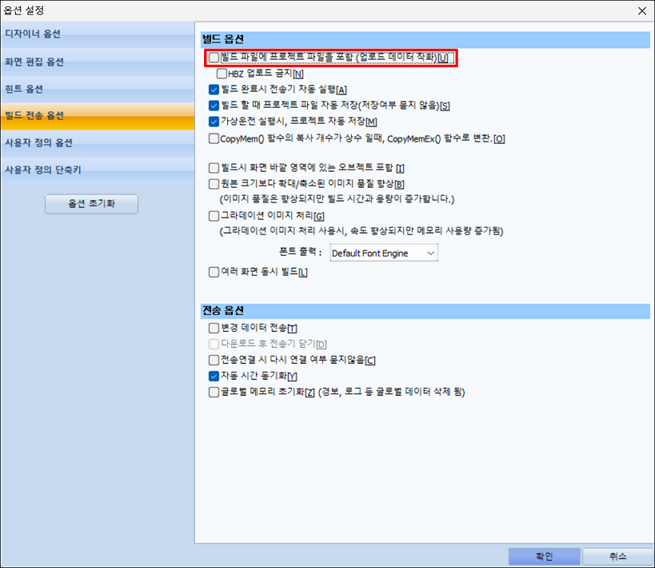

프로젝트 전송 시 [빌드 파일에 프로젝트 파일 포함(업로드 데이터 포함)] 옵션이 해제된 상태로 전송했기 때문입니다.

[데이터 업로드]는 HMI에 저장된 프로젝트 편집 파일(.TDS)을 PC로 가져오는 기능입니다. 따라서 프로젝트를 HMI로 전송할 때 해당 옵션이 체크되어 있어야만 프로젝트 업로드가 가능합니다.

해당 옵션을 해제한 상태에서 전송하면 실행 파일(HBZ)만 HMI에 저장되며, 이후 [데이터 업로드]를 시도할 경우 "업로드 데이터가 없습니다." 메시지가 표시됩니다.

이 경우 프로젝트 편집 파일(.TDS)은 HMI에서 업로드 받을 수 없으므로, 최종 프로젝트 파일을 보유한 담당자에게 TDS 파일을 요청하여 사용해야 합니다.

Q. 프로젝트 업로드 시 "HBZ 업로드가 금지되었습니다."가 표시됩니다.

원인:

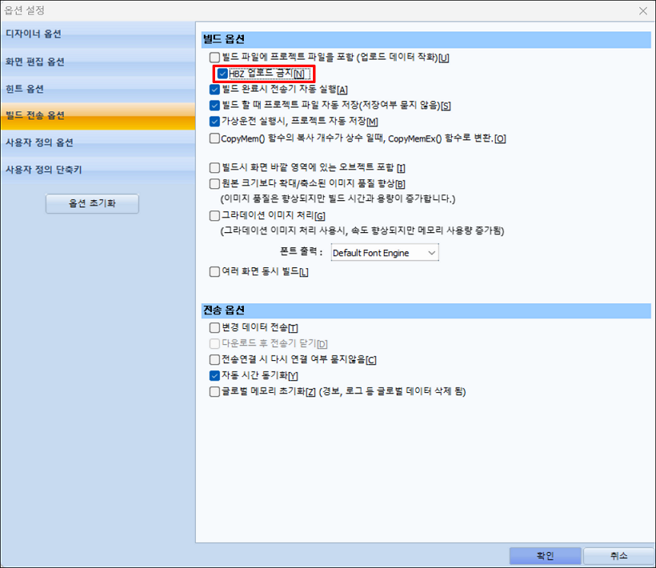

[빌드 파일에 프로젝트 파일 포함(업로드 데이터 포함)] 옵션을 해제하면 [HBZ 업로드 금지] 옵션이 활성화되는데 해당 옵션을 체크한 상태로 전송했기 때문입니다.

이 경우 프로젝트 편집 파일(TDS)뿐만 아니라 실행 파일(HBZ)도 업로드할 수 없으며, 프로젝트 업로드 시 "HBZ 업로드가 금지되었습니다." 메시지가 표시됩니다.

HBZ 업로드가 필요한 경우에는 프로젝트 전송 [HBZ 업로드 금지] 옵션을 비활성화한 상태로 프로젝트를 전송해야 합니다.

문제가 해결되었나요? 자세히 보기

Q.
[R 제품] 자동 로그인 사용 방법(Auto Login)

기능/개발

A.
1. Auto Login 기능이란?

Auto Login은 설정된 조건이 참일 때, 지정된 아이디와 비밀번호를 이용하여 자동으로 로그인하는 기능입니다.

일반적으로는 사용자가 로그인 화면에서 아이디와 비밀번호를 입력하고 로그인 버튼을 눌러야 로그인이 진행됩니다.
반면 Auto Login 기능을 사용하면, 미리 지정한 아이디 주소와 비밀번호 주소의 값을 이용하여 별도의 버튼 조작 없이 자동으로 로그인을 실행할 수 있습니다.

이를 통해 반복적인 로그인 과정을 줄일 수 있으며, 특정 조건에서 자동으로 접속해야 하는 경우 편리하게 사용할 수 있습니다.

2. 설정 방법

Auto Login 기능 설정 방법은 다음과 같습니다.

TDS 상단 메뉴에서 [프로젝트] - [보안] 메뉴를 클릭합니다.

보안 설정 화면에서 사용할 아이디 및 비밀번호를 설정합니다.

[효과 및 동작]페이지를 가진 오브젝트를 등록(이미지/터치/사각/연산 등)합니다.

[동작] - [특수] - [System] - [Auto Login] 을 선택합니다.

Auto Login 설정 항목에서 아이디 주소와 비밀번호 주소를 각각 지정합니다.
지정한 주소에 아이디와 비밀번호 데이터를 입력한 후, Auto Login 동작을 실행하면 설정된 계정으로 자동 로그인됩니다.

※ TDS에서는 아이디와 비밀번호를 ASCII 데이터 형식으로 관리합니다.
Auto Login 사용 시 설정한 아이디 주소와 비밀번호 주소에도 각각 ASCII 형식의 값을 입력해야 정상적으로 로그인됩니다.

문제가 해결되었나요? 자세히 보기

Q.
[R 제품] 프로젝트를 전송 후, 스위치 버튼이 안눌립니다. (HMI 설정)

기능/개발

A.
에러가 발생하면 HMI의 스위치 동작 또는 화면 전환이 정상적으로 동작하지 않을 수 있습니다. 에러 메시지 기능이 비활성화되어 있는 경우, 별도의 메시지 창이 표시되지 않아 원인 파악이 어려울 수 있습니다. 따라서 신속한 원인 분석을 위해 메시지 기능은 전체 활성화하여 사용하는 것을 권장합니다. 메시지 기능은 HMI 이상 발생 시 하단 알림 또는 팝업 형태로 상태를 표시하는 기능입니다. (1) 이더넷 / 시리얼 에러 : 연결된 제어기(PLC 등)와의 통신 문제 발생 시 메시지 표시 (2) USB 에러 : TOP에 연결된 USB 바코드 장비와의 통신 문제 발생 시 메시지 표시 (3) 파일 : USB 메모리 또는 SD Card 관련 오류 및 상태 메시지 표시 (4) 시스템 : 시스템 내부 에러 발생 시 메시지 표시 메시지 설정 방법

문제가 해결되었나요? 자세히 보기

Q.
[R 제품] 프로젝트를 전송 하거나 재부팅 시, TOP 본체가 메뉴 화면이 뜹니다. (HMI 설정)

기능/개발

A.
현재 프로젝트에서 [HMI 설정] 기능을 사용하고 있으며, 시작 모드가 ‘메뉴’로 설정되어 있어 HMI 부팅 시 메뉴 화면이 표시됩니다. [HMI 설정]은 TOP의 [메뉴 화면] - [제어판] 설정값을 TOP Design Studio에서 사전에 구성하는 기능입니다. 해당 기능을 사용하지 않을 경우에는 HMI 내부의 [제어판] 설정값이 그대로 유지됩니다. 반면, [HMI 설정] 기능을 사용하면 설정값이 프로젝트 전송 시 HMI 제어판에 저장됩니다. 따라서 이후 프로젝트를 업로드할 때 HMI 제어판에서 설정을 수동으로 변경했더라도, 마지막으로 전송된 [HMI 설정] 기준으로 업로드가 진행됩니다. ‘시작 모드’는 HMI 전원 인가 후 화면이 켜질 때 최초로 표시할 화면을 설정하는 기능입니다. (1) 메뉴 : 제어판을 포함한 HMI 내부 기능을 확인하거나 설정을 변경할 수 있는 화면 (2) 운전 : HMI에 탑재된 프로젝트가 실행되는 화면 시작 모드 설정 방법

문제가 해결되었나요? 자세히 보기

Q.
[R 제품] 주소 변환 사용 방법(Increase/Decrease, Calculation)

소프트웨어

A.
주소 변환 기능은 프로젝트에 사용된 주소를 검색한 뒤 원하는 형식으로 변환할 수 있는 기능입니다.

1. 주소 변환 설정 방법 (Increase/decrease)

대상 주소를 설정한 증감값에 따라 자동으로 증가 또는 감소되어 변환됩니다.
이 기능은 다수의 주소를 규칙적으로 변경할 때 특히 유용합니다.

TOP Design Studio에서 [도구]-[주소 변환] 메뉴를 실행합니다.

1) 변경 규칙을 Increase 또는 Decrease 중 하나로 설정합니다.

2) 대상 주소를 입력하고 검색합니다.

3) 증감값을 입력합니다. (증가할 경우 양수, 감소할 경우 음수를 입력)

4) 마지막으로 [변환] 버튼을 클릭하면 설정에 따라 주소가 변경됩니다.

5) 변환을 실행하면 아래 그림처럼 대상 주소와 변경된 주소가 표시됩니다.
변경 결과가 올바른 경우 [적용] 버튼을 클릭하여 반영할 수 있습니다.

2. 주소 변환 설정 방법 (Calculation)

설정한 시작 주소를 기준으로 증가값만큼 가감하여 대상 주소를 변환하는 방식입니다.
대상 주소 범위에 대해 시작 주소를 기준으로 변환이 순차적으로 적용됩니다.

1) 변경 규칙을 Calculation 로 설정합니다.
2) 대상 주소는 All(전체) 또는 None(사용자 지정) 중 하나를 선택하여 입력합니다.
3) 시작 주소를 설정해 줍니다.
4) 증감값을 입력해 줍니다.
5) 검색을 실행한 후 [변환] 버튼을 클릭하면 주소 변환 결과를 확인할 수 있습니다.

6) 변환을 실행하면 아래 그림처럼 대상 주소와 변경된 주소가 표시됩니다.

변경 결과가 올바른 경우 [적용] 버튼을 클릭하여 반영할 수 있습니다.

문제가 해결되었나요? 자세히 보기

Q.
[R 제품] 주소 변환 사용 방법(Fine & Replace, User Define)

소프트웨어

A.
주소 변환 기능은 프로젝트에 사용된 주소를 검색한 뒤 원하는 형식으로 변환할 수 있는 기능입니다.

1. 주소 변환 설정 방법 (Find & Replace)

대상 주소를 지정한 변경 주소로 변환하는 방식입니다.
이때, 대상 주소 범위와 변경 주소 범위가 동일할 경우 정상적으로 변환되며
범위가 일치하지 않을 경우 일부 주소가 누락되거나 잘못 적용될 수 있으므로 주의가 필요합니다.

TOP Design Studio에서 [도구]-[주소 변환] 메뉴를 실행합니다.

1) 변경 규칙을 Find & Replace로 설정합니다.
2) 대상 주소는 All(전체) 또는 None(사용자 지정) 중 하나를 선택하여 입력합니다.
3) 변경 주소도 마찬가지로 All 또는 None 중 하나를 선택하여 입력합니다.
4) 검색을 실행한 후 [변환] 버튼을 클릭하면 주소 변환 결과를 확인할 수 있습니다.

5) 변환을 실행하면 위 그림처럼 대상 주소와 변경된 주소가 표시됩니다.

변경 결과가 올바른 경우 [적용] 버튼을 클릭하여 반영할 수 있습니다.

2. 주소 변환 설정 방법 (User Define1:1)

양식에 맞게 작성된 CSV 파일을 불러와, 각각의 오브젝트 주소를 1:1 로 대응하여 변환하는 기능입니다.
CSV 파일에는 주소 종류(Target Alias)와 변경할 주소(Target Address)를 입력하며,
CSV 파일을 [가져오기] 한 후, [변환] 버튼을 클릭하면 해당 파일을 기준으로 주소가 변환됩니다.

1) 변경 규칙을 User Define(1:1)로 설정합니다.
2) 대상 주소는 All(전체) 또는 None(사용자 지정) 중 하나를 선택하여 입력합니다.
3) 내보내기 버튼을 클릭하여 CSV 파일로 저장합니다.
4) 저장된 CSV 파일에 변경할 데이터를 입력한 후, 가져오기 버튼을 클릭합니다.
5) 검색을 실행한 후 변환 버튼을 클릭하면 주소 변환 결과를 확인할 수 있습니다.

6) CSV 파일로 내보내기를 실행하면,
상단에 표시되는 화면에서 Source address와 Target address 항목을 설정합니다.

7) 이후 가져오기 및 변환 버튼을 눌러 변경 결과를 확인하고,
결과가 올바를 경우 [적용] 버튼을 클릭하여 최종 반영합니다.

3. 주소 변환 설정 방법 (User Define1:N)

양식에 맞게 작성된 CSV 파일을 불러와, 각각의 오브젝트 주소를 1:N 로 대응하여 변환하는 기능입니다.
1:1 방식과는 달리, 중복된 주소를 포함하여 일괄적으로 변환할 수 있습니다.
CSV 파일에는 주소 종류(After Alias)와 변경할 주소(After Address)를 입력하며,
CSV 파일을 [가져오기] 한 후, [변환] 버튼을 클릭하면 해당 파일을 기준으로 주소가 변환됩니다.

1) 변경 규칙을 User Define(1:N)로 설정합니다.
2) 대상 주소는 All(전체) 또는 None(사용자 지정) 중 하나를 선택하여 입력합니다.
3) 내보내기 버튼을 클릭하여 CSV 파일로 저장합니다.
4) 저장된 CSV 파일에 변경할 데이터를 입력한 후, 가져오기 버튼을 클릭합니다.
5) 검색을 실행한 후 변환 버튼을 클릭하면 주소 변환 결과를 확인할 수 있습니다.

6) CSV 파일로 내보내기를 실행하면,

상단에 표시되는 화면에서 Before Address와 After Address 항목을 설정합니다.

7) 이후 가져오기 및 변환 버튼을 눌러 변경 결과를 확인하고,

결과가 올바른 경우 [적용] 버튼을 클릭하여 최종 반영합니다.

문제가 해결되었나요? 자세히 보기

Q.
[R 제품] 다국어 사용 시 폰트 깨짐이 발생하는 경우

소프트웨어

A.
다국어 사용 시 글자가 깨지는 현상은 사용 중인 폰트가 해당 언어를 지원하지 않을 때 발생할 수 있습니다. TOP Design Studio는 사용자 PC에 설치된 폰트 파일을 불러와 사용하므로, PC의 C:WindowsFonts 경로에서 설치된 폰트를 확인하실 수 있습니다. 폰트마다 지원하는 문자가 다르기 때문에, 사용하려는 언어를 지원하는 폰트를 선택해야 정상적으로 표시됩니다. 어떤 폰트를 선택해야 할지 판단이 어려우신 경우, 아래 Microsoft 공식 문서의 폰트 설정 가이드를 참고해 주시기 바랍니다. [Windows 국가별 글꼴] https://learn.microsoft.com/ko-kr/windows/apps/design/globalizing/loc-international-fonts

문제가 해결되었나요? 자세히 보기

Q.
[R 제품] 라이브러리 이미지가 표시되지 않습니다.

소프트웨어

A.
사용자 라이브러리는 TDS에서 기본적으로 제공되는 이미지 라이브러리입니다. TOP Design Studio 설치 시 자동으로 추가되며, TDS 설치 경로 [C:Program Files (x86)M2I CorpTOP Design StudioLibrary]에 포함되어 있습니다. 만약 경로에 파일이 없거나 위 이미지와 같이 라이브러리 이미지가 표시되지 않는 경우, 다음과 같은 원인을 확인해 볼 수 있습니다. 1. PC 접근 제한: 해당 폴더로 접근이 불가능한 경우. 2. 방화벽 차단: 방화벽 또는 백신 프로그램에 의해 차단된 경우. 이와 같은 문제가 발생하면, 해당 폴더에 대한 접근 권한을 허용하거나 방화벽 및 백신 프로그램을 일시적으로 종료한 뒤, 관리자 계정으로 로그인하여 아래 링크를 참고해 TDS를 관리자 권한으로 재설치해 주시기 바랍니다. [TDS 재설치 가이드] https://www.m2i.co.kr/service/pop_faq.php?idx=126

문제가 해결되었나요? 자세히 보기

Q.
[R 제품] 보안 레벨 사용시 ’비밀번호가 중복되었습니다.’ 경고 메시지

소프트웨어

A.
TDS [보안] 기능에서 보안 레벨 사용시 위와 같은 메시지가 나온다면 아래 내용을 확인해 보시기 바랍니다.

보안 최고 레벨은 16까지 가능하므로 각각의 보안 레벨 별 비밀번호가 중복되지 않아야 합니다.

* 비밀번호 중복 여부 확인 (주의 : 공백 포함, 공백도 비밀번호로 인식)

* 사용하지 않는 보안 레벨이 있다면 [최고 레벨] 값 조정

* [비밀번호 타입]이 [주소 참조] 임에도 위와 같은 메시지가 나올 시

[사용자 입력]으로 변경 후 공백 포함, 중복 된 비밀번호 변경 후 [주소 참조] 재선택

문제가 해결되었나요? 자세히 보기

Q.
[R 제품] TDS 오프라인 가상운전 창이 실행되지 않습니다.

소프트웨어

A.
TOP Design Studio 전송 탭의 [오프라인 가상운전]은 한 개만 구동되므로 중복 실행 시 아래 경고 창과 함께 실행되지 않을 수 있습니다. 이 때 다음과 같이 조치합니다. PC의 [작업 관리자] 창에 진입하여 [세부 정보]- [TDS Simulater.exe]를 찾아 마우스 우측 클릭 후 [작업 끝내기]를 눌러 종료 후 가상운전을 다시 실행해 주시면 됩니다. * 가상운전 재실행 시에는 기존에 열려있는 가상운전 창을 완전히 닫은 후에 재실행합니다.

문제가 해결되었나요? 자세히 보기
