BEST 자주찾는질문
스마트HMI 더보기
Q.
[XTOP] 작화 프로그램 업로드(HMI->PC)하는 방법 (Ethernet / USB / Serial)
소프트웨어
A.
1. 사용 케이블 (3가지 중 택 1)

   (1) USB : 본체의 USB Device 포트와 PC를 연결합니다. (보통 전면 USB 포트)

   (2) Ethernet : 본체의 Ethernet 포트와 PC를 연결합니다.

   (3) RS-232C Serial :
    제품 모델명이 XTOP로 시작하는 제품은 뒷면의 COM1 6핀 포트를 이용하여 PC와 시리얼 RS-232C로 연결할 수 있습니다.
    COM2 포트는 PLC와 통신하는 포트이므로 COM1을 사용하셔야 합니다.
    COM1 6핀 포트와 PC의 시리얼 포트를 연결하는 케이블 결선도는 하단의 첨부된 파일을 참고하시기 바랍니다.

    PC에 시리얼 포트가 없어서 USB TO SERIAL CONVERTER를 사용할 경우,
    PC의 장치관리자에서 포트 번호를 확인하셔서 업로드 시 정확하게 설정해 주어야 합니다.
    또한 TOP 전송 및 업로드는 115,200 속도로 진행되므로,
    USB TO SERIAL CONVERTER는 115,200 속도까지 지원하는 제품을 사용하시기 바랍니다.

2. 사용 소프트웨어

    업로드할 소프트웨어는 3가지 종류가 있습니다.
    먼저 고객님께서 사용하시는 제품의 OS 버전을 확인하여 OS 버전에 해당하는 소프트웨어를 사용합니다.

    # OS 버전은 제품의 메뉴 화면에서 확인할 수 있습니다.

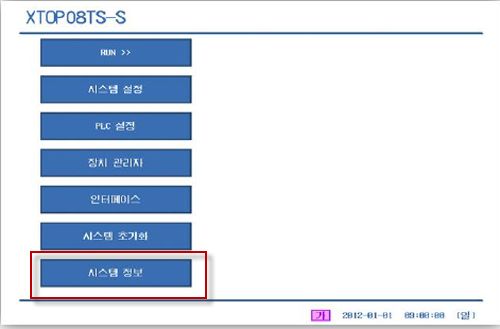

    메뉴 화면 진입 방법은 아래 링크의 동영상 매뉴얼을 참고하세요.
    메뉴 화면 하단의 [A] 버튼을 클릭하면 [가] 버튼으로 변경되며, 메뉴가 한글로 표시됩니다.

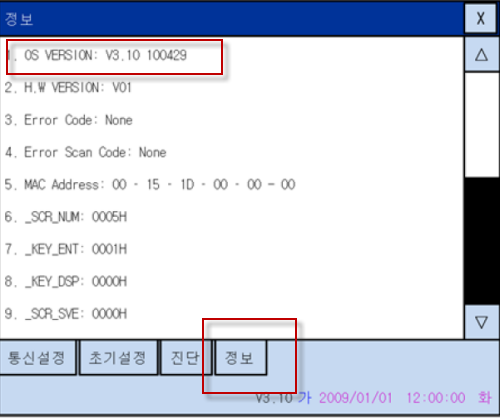

    [시스템 정보] 혹은 [정보] 페이지에 가시면 OS 버전이 표기되어 있습니다.

    OS 버전에 따라 다음의 소프트웨어를 사용합니다.
    XTOP OS V2.4 --> XTOP-Designer V2.4 사용
    XTOP OS V3.1 --> XDesignerPlus V2.6.58 사용
    XTOP OS V4.X --> XDesignerPlus V4.8.31 사용

3. 업로드 방법

    1) XTOP-Designer V2.4

        (1)[전송]-[이더넷/USB/Serial OS/Font 전송] 메뉴를 실행합니다.



        (2) Transmitter 창에서 전송 채널을 선택한 후 통신 설정을 합니다.
        (3) [UP] 페이지에서 [Design]으로 선택하고 [Save As] 버튼으로 저장 경로와 파일 이름을 지정한 후, [전송] 버튼을 실행합니다.

          •  Ethernet



          •  USB



          •  Serial



    2) XDesignerPlus V2.6.58

        (1) [전송]-[전송기 실행] 메뉴를 실행합니다.



        (2) Transmitter 창에서 전송 채널을 선택한 후 통신 설정을 합니다.
        (3) [UP] 페이지에서 [Design]으로 선택하고 [Save As] 버튼으로 저장 경로와 파일 이름을 지정한 후, [전송] 버튼을 실행합니다.
        (전송 설정 및 업로드 방법은 XTOP-Designer V2.4와 동일합니다. 위의 설정 화면을 참고하시기 바랍니다.)

    3) XDesignerPlus V4.8.31

       (1) [전송]-[전송기 실행] 메뉴를 실행합니다.



       (2) 좌측의 [데이터 업로드] 메뉴를 선택합니다.
       (3) 전송 채널을 선택한 후 통신 설정을 합니다.
       (4) 업로드 파일을 [작화]로 선택합니다.
       (5) 저장 경로를 설정한 후, [전송] 버튼을 클릭하여 업로드를 진행합니다.

          •  Ethernet



          •  USB



          •  Serial



문제가 해결되었나요? 자세히 보기
Q.
[XTOP] 자주 찾는 질문 모음
소프트웨어
A.

1. 사용할 소프트웨어를 모르겠어요



2. ATOP/XTOP를 TOPR로 컨버전하는 방법



3. 업로드(TOP->PC)하는 방법



4. 배터리 부족 현상 ([Logging, Recipe 초기화 할까요?] 메시지 발생)



5. 터치 센서 테스트 및 좌표 보정 방법



6. 화면에 Boot Mode라고 표시 뜰 때 대응 방법



7. 초기화 이후 화면에 Boot / OS Download Mode라고 표시 뜰 때 대응 방법



8. COM2 포트 진단 방법



9. OS 업/다운그레이드 방법



10. 시리얼 통신을 이용하여 수동으로 OS를 업그레이드하는 방법



11. 컨버전 방법 (XTOP 파일을 R 제품 파일로 변환)


12. 컨버전 이후 에러 대처 방법

   • _PARM_SAVE : https://www.mxon.co.kr/service/pop_faq.php?idx=154
   • 관리자 계정이 적어도 1개 이상 존재해야 합니다 : https://www.mxon.co.kr/service/pop_faq.php?idx=117
문제가 해결되었나요? 자세히 보기
Q.
[R 제품] USB 메모리로 프로젝트 파일을 HMI에 전송(다운로드)하는 방법
파일전송
A.
USB 메모리에서 HMI로 프로젝트 파일 전송(다운로드)하는 방법

1) TOP Design Studio에서 [전송]-[전송용 파일 만들기] 메뉴를 실행합니다.

2) [다른 이름으로 저장]창이 팝업 되면 저장 경로를 USB로 하고 [파일 이름]을 지정하면 전송용 파일인 [.HBZ]로 파일이 저장됩니다.

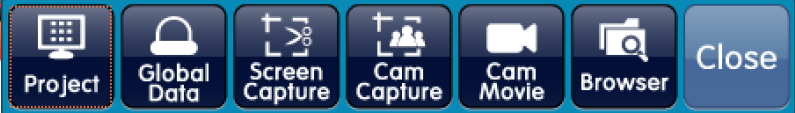

3) USB 메모리를 HMI에 장착하면 아래 그림과 같이 HMI 화면에 메뉴가 나타납니다.

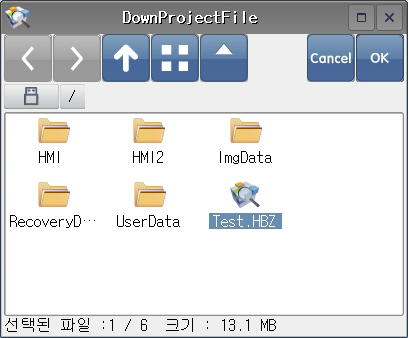

첫번째 [Project]를 선택하고, 메뉴 중  버튼을 누르면 아래의 화면이 나타나며,



USB 메모리에 있는 프로젝트 전송용 파일 [.HBZ]를 선택하고 [OK] 버튼을 누르면



위와 같이 프로젝트 변경 확인 메시지가 나타나고 [OK] 버튼을 누르면 HMI로 프로젝트 파일 전송이 완료됩니다.

문제가 해결되었나요? 자세히 보기
Q.
[R 제품] ATOP 파일을 R 제품 파일로 변환(컨버전)
제품
A.
R 제품(TOPR/TOPRX/TOPRW/TOPRE/TOPRH 시리즈)의 소프트웨어인 TOPDesignStudio로 작성된 파일은 .TDS입니다.
단종품 ATOP의 소프트웨어인 TOP-Designer V2.3으로 작성된 .TOP 파일을 .TDS 파일로 컨버전하려면 2번의 변환 작업(TOP->DPX->TDS)이 필요합니다.

1. TOP 파일을 DPX 파일로 변환

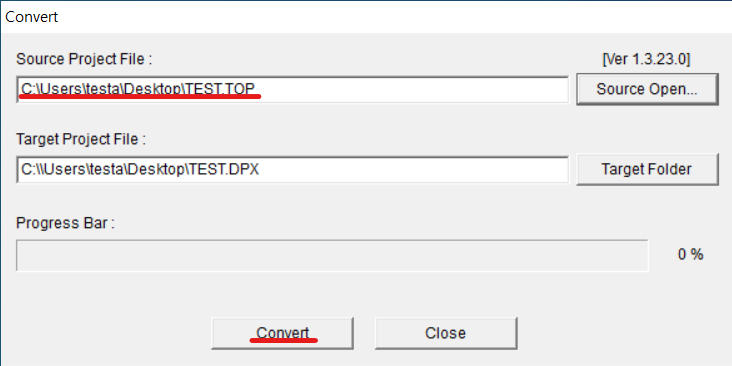

.TOP 파일인 경우 XDesignerPlus V2/XDesignerPlus V4를 설치하면 바탕 화면 혹은 설치 경로에 있는 [XDPConvertor.exe]를 아래와 같이 실행하여 TOP파일을 DPX파일로 먼저 변환을 해주어야 합니다.
XDesignerPlus V2/XDesignerPlus V4 설치경로는 [C:Program Files (x86)M2I CorpXDesignerPlus4]입니다.


2. DPX 파일을 TDS 파일로 변환

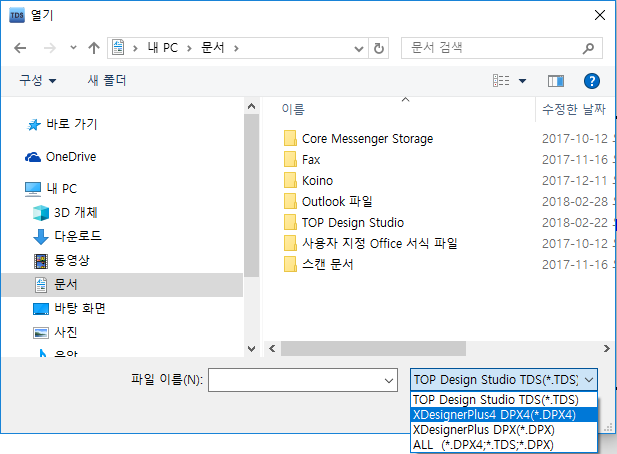

1) TOPDesignStudio에서 [File]-[열기]하시면 아래 그림과 같은 화면이 나타납니다.

우측하단의 확장자를 DPX 혹은 DPX4로 선택하고 해당 파일을 엽니다.

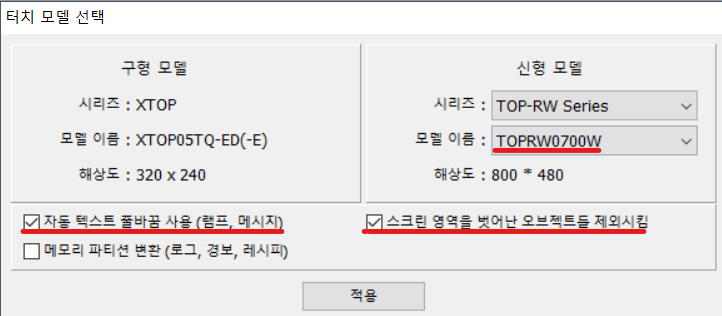

2) 아래 화면에서 새로 구매한 R 제품의 모델명과 두가지 항목에 체크 후 OK 버튼을 누르면 TOP 파일이 컨버전되어 새로운 TDS 파일이 생성됩니다.





문제가 해결되었나요? 자세히 보기
Q.
[R 제품] VNC(원격 모니터링/제어), FTP(원격파일전송) 문의
기능/개발
A.
VNC(Virtual Network Computing)는 VNC 서버로 설정된 TOP의 화면을 원격으로 다른 TOP나 모바일, PC에서 모니터링하고 제어할 수 있는 기능입니다.
VNC 뷰어는 VNC 서버 설정이 된 TOP의 화면을 원격 접속할 수 있도록 해 주는 프로그램입니다.

VNC 기능이 되려면, 이더넷 네트워크로 연결이 되어 있어야 합니다.
로컬 이더넷 네트워크에서는 서버 TOP와 같은 네트워크 IP 대역이 할당된 PC와 VNC 연결을 할 수 있고, 무선 공유기의 Wi-Fi 기능을 사용하여 모바일로 VNC 연결을 할 수 있습니다.
공인 IP 이더넷 네트워크에서는 인터넷이 되는 모든 PC에서 접속이 가능합니다.
VNC 서버에 동시에 여러 개의 VNC 뷰어에서 연결이 가능합니다.
TOP는 VNC 서버와 VNC 뷰어 두 기능 모두 가능합니다.

# VNC 기능은 TOPR/TOPRX/TOPRW/TOPRH 모델에서 지원됩니다.

FTP는 TCP/IP 프로토콜을 기반으로 서버와 클라이언트 사이의 파일 전송을 하기 위한 프로토콜로, 이더넷 네트워크를 통해서 서버의 파일을 공유하여 가져올 수 있는 기능입니다.
TOP는 FTP 서버와 FTP 클라이언트 두 기능이 모두 가능합니다.

자세한 설정 방법은 첨부된 매뉴얼을 참고하시기 바랍니다.

문제가 해결되었나요? 자세히 보기
스마트SCADA 더보기
Q.
[TOP-WVIEW] Web-SCADA 접속 계정 설정
소프트웨어
A.

WEB-SCADA는 Web 브라우저에서 계정과 비밀번호를 입력하여 로그인을 할 수 있습니다.

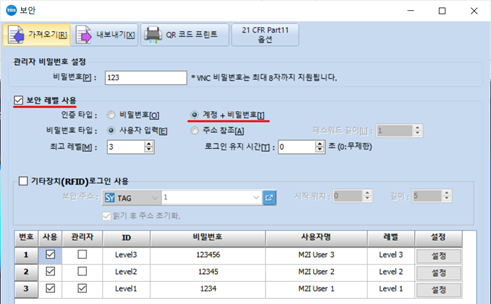

따라서 TOP Design Studio 2 [보안] 설정에서 [보안 레벨 설정]을 사용하여야 하며,

인증 타입은 계정+비밀번호로 선택하여 계정을 추가해야 합니다.

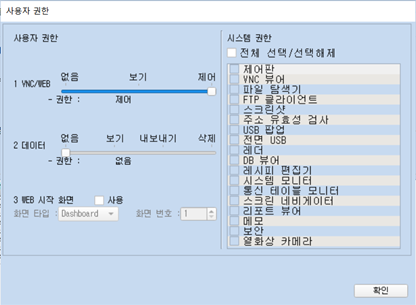

추라고 보안 계정의 [설정]에서 아래 [VNC/WEB] 사용자 권한을 설정 해야

해당 계정으로 Web-SCADA 서버에 로그인을 할 수 있습니다.

권한 없음으로 설정되어 있을 경우 해당 계정으로 로그인을 할 수 없습니다.



문제가 해결되었나요? 자세히 보기
Q.
[TOP-WVIEW] Web-SCADA 접속 방법
소프트웨어
A.

WEB-SCADA는 지원 가능한 Web 브라우저를 통해 접속 할 수 있으며, 설정된 IP 와 Web 포트를 이용하여 접속합니다.

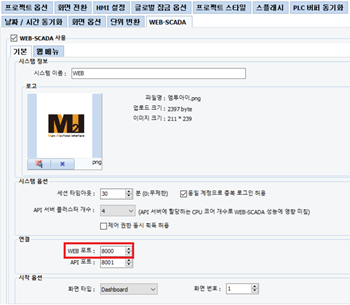

위 그림과 같이 기본 IP가 192.168.0.100 이고 Web 포트가 8000으로 설정되어 있다면,

브라우저의 URL 창에 http://192.168.0.100:8000 으로 입력하면 서버에 접속하고 로그인 화면이 표시됩니다.

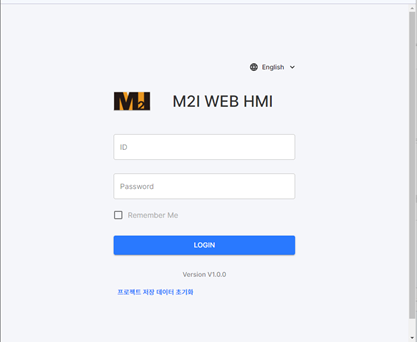

Web 브라우저에서 접속 시 아래 그림과 같이 로그인 화면이 표시되며,

TOP Design Studio 2의 보안 설정에서 설정된 계정 정보로 로그인이 가능합니다.







문제가 해결되었나요? 자세히 보기
Q.
[TOP-VIEW] PC 부팅 시 자동 시작 설정 방법
소프트웨어
A.
PC 윈도우 부팅 시, 자동으로 TOP-VIEW 프로그램 실행하는 방법입니다.

먼저 TOP-VIEW를 실행합니다.

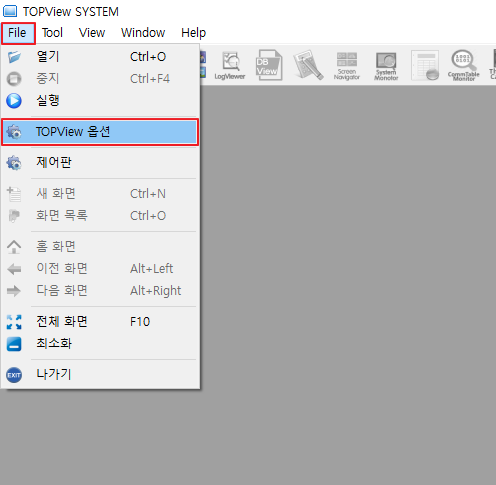

TOP-VIEW 설정에 의해 프로젝트가 자동으로 실행되면, [정지] 버튼을 누르고 [File] - [제어판] - [TOPView 옵션]에 들어갑니다.


[시작 옵션]에서 첫 번째 항목과 두 번째 항목 모두 체크합니다.


"Windows 시작 시 TOPView 자동 실행" 옵션은 PC 부팅 시 자동으로 TOP-VIEW 프로그램이 실행되는 설정입니다.

"TOPView 시작 시 프로젝트 자동 실행" 옵션은 가장 최근에 실행한 프로젝트 파일을 자동으로 실행하는 설정입니다.

두 옵션 모두 체크해야지만, PC 부팅 시 최근에 실행된 프로젝트가 자동으로 실행됩니다.

문제가 해결되었나요? 자세히 보기
Q.
[TOP-VIEW] 이더넷 IP 설정 방법
소프트웨어
A.
일반 HMI와 달리 TOP-VIEW는 Window OS에서 구동됨으로, 기존 방식으로 이더넷 IP 설정이 불가능합니다.

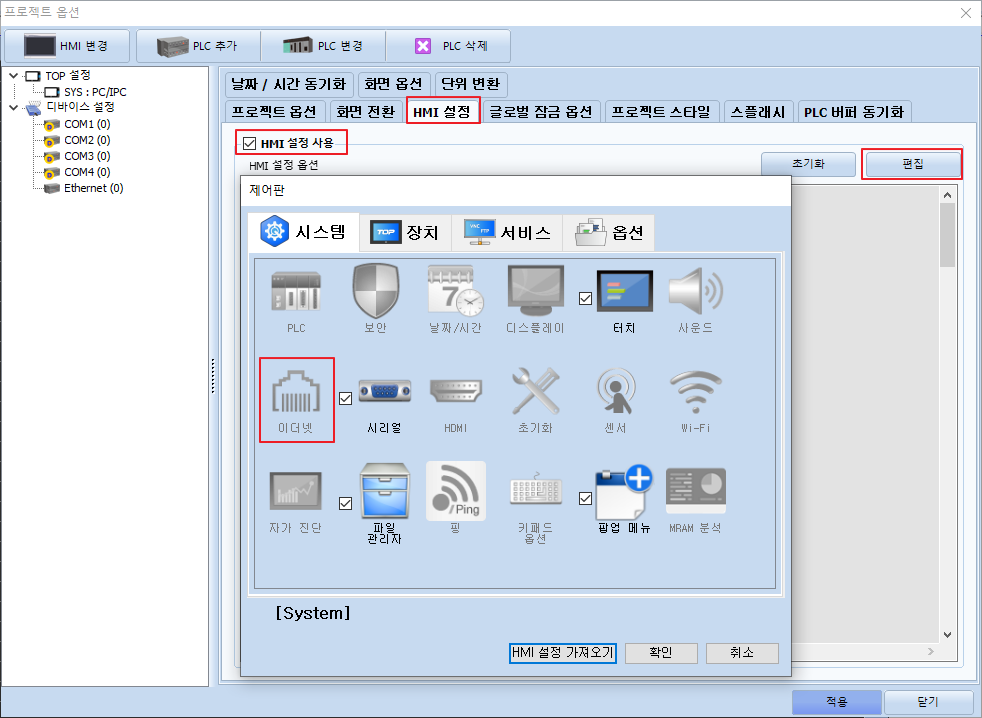

따라서 기존 TDS 속성 창의 [HMI 설정] - [편집] - [이더넷] 항목이 비활성화된 상태로 표시됩니다.


TOP-VIEW 이더넷 IP 설정 방법은 다음과 같습니다.

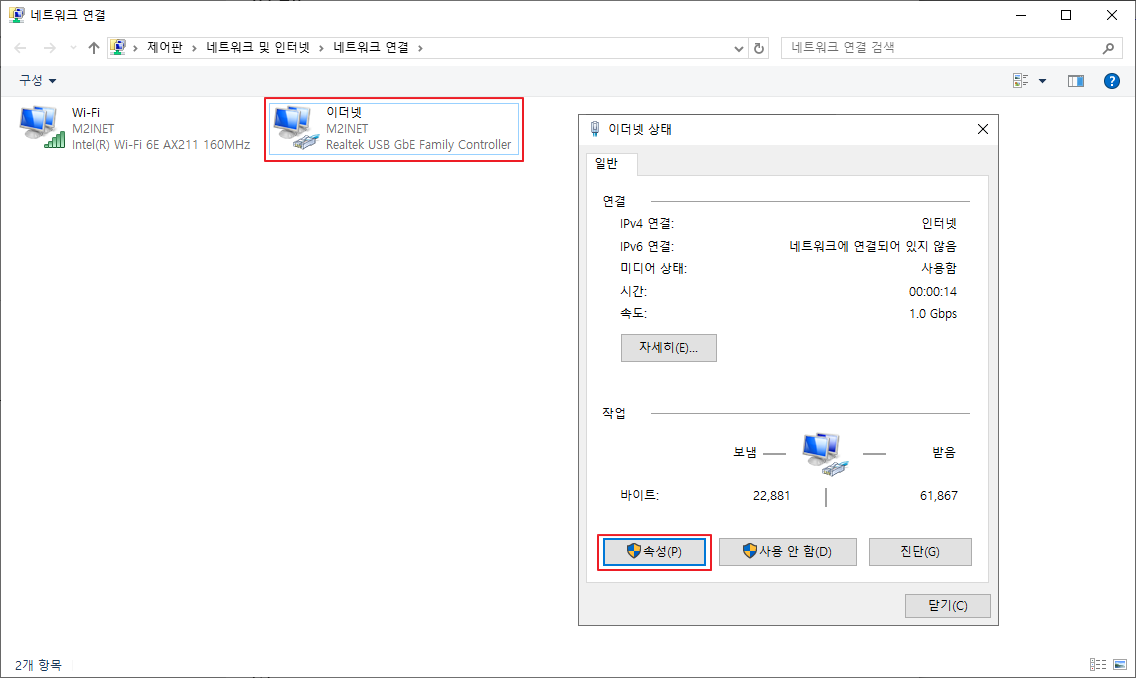

PC의 제어판 또는 검색창에서 "네트워크 연결"을 검색합니다.

[이더넷] 항목을 더블클릭 후, [속성] 버튼을 누릅니다.

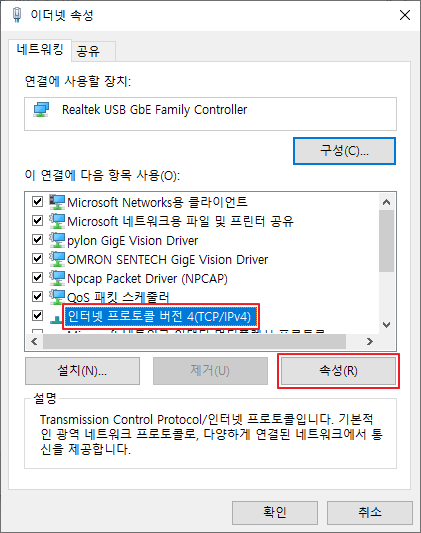

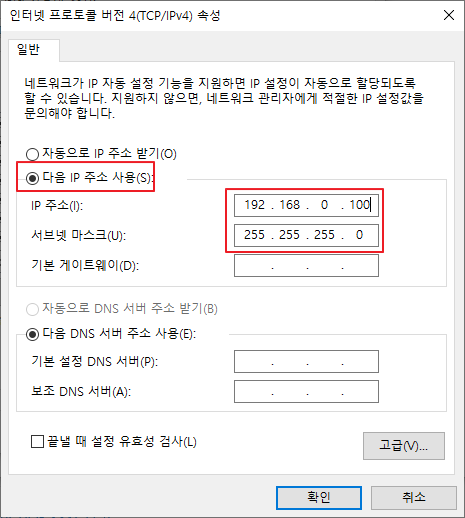

"인터넷 프로토콜 버전 4(TCP/IPv4)" 선택 후, [속성] 버튼을 누릅니다.


[다음 IP 주소 사용] 선택 후, IP 주소 및 서브넷 마스크를 통신 환경에 맞춰 설정합니다.


IP 설정이 완료되면, TOP-VIEW 프로그램을 실행합니다.

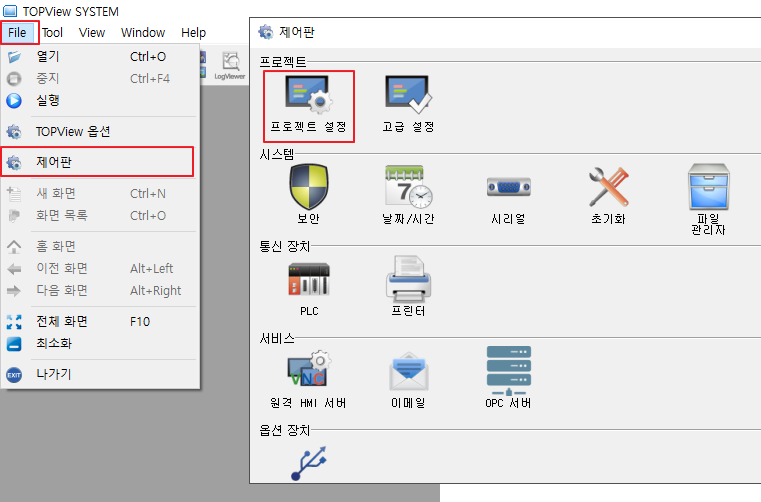

TOP-VIEW 설정에 의해 프로젝트가 자동으로 실행되면, [정지] 버튼을 누르고 [File] - [제어판] - [프로젝트 설정]에 들어갑니다.

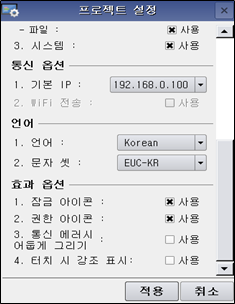

통신 옵션 항목의 [기본 IP]를 설정한 이더넷 IP로 선택한 후, 적용 버튼을 누르면 설정이 완료됩니다.


문제가 해결되었나요? 자세히 보기
Q.
[TOP-VIEW] HMI 프로젝트를 SCADA 프로젝트로 컨버전하는 방법
소프트웨어
A.
HMI 프로젝트를 SCADA 프로젝트로 컨버전하는 방법은 아래와 같습니다.

먼저 기존 HMI 프로젝트를 TOP Design Studio에서 열어줍니다.

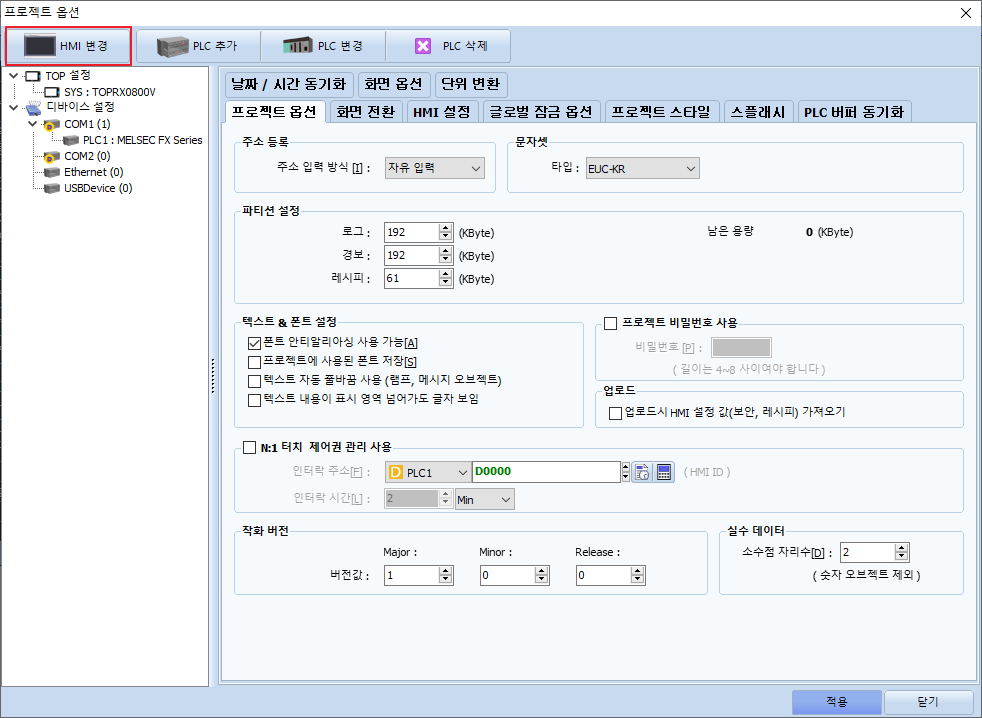

TDS 상단 [프로젝트] - [속성] - [HMI 변경] 버튼을 선택합니다.

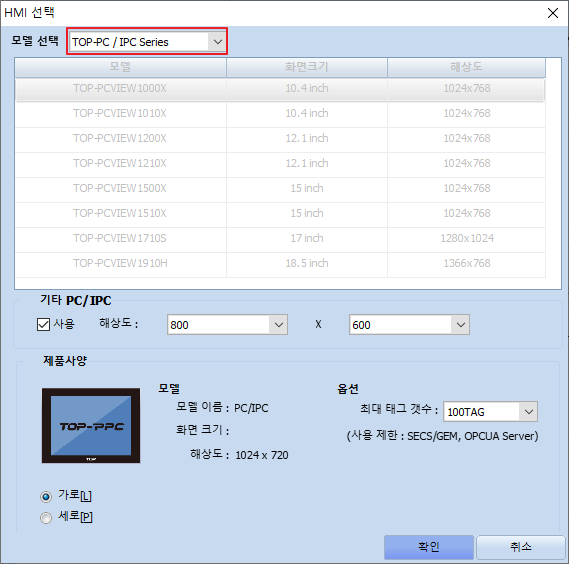

모델 선택에서 [TOP-PC/IPC Series] 선택 후 PCVIEW 제품일 경우는 해당 모델을, PC에서 사용하는 경우 [기타 PC/IPC] 체크 후
사용하는 PC 모니터에 맞춰 해상도를 설정합니다.


SCADA 제품은 HMI 제품과는 달리 통신하는 PLC 주소 개수에 따라 태그 라이센스 형식으로 제품을 판매를 하고 있습니다.

현재 프로젝트에서 몇 개의 태그를 사용했는지 확인하는 방법은 TDS 우측 하단의 [Tag Count]에서 확인할 수 있습니다.



태그 개수를 변경하는 방법은 TDS 상단 [프로젝트] - [속성] - [HMI 변경]에서 최대 태그 개수를 변경하면 됩니다.

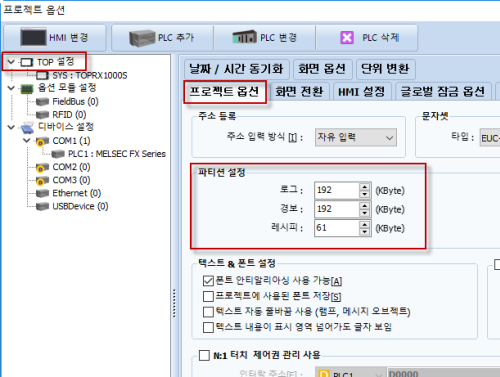

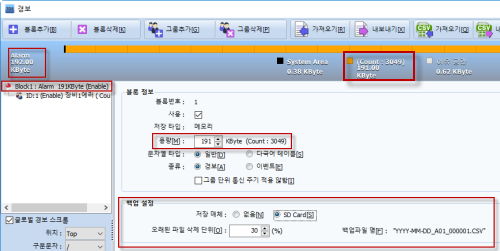

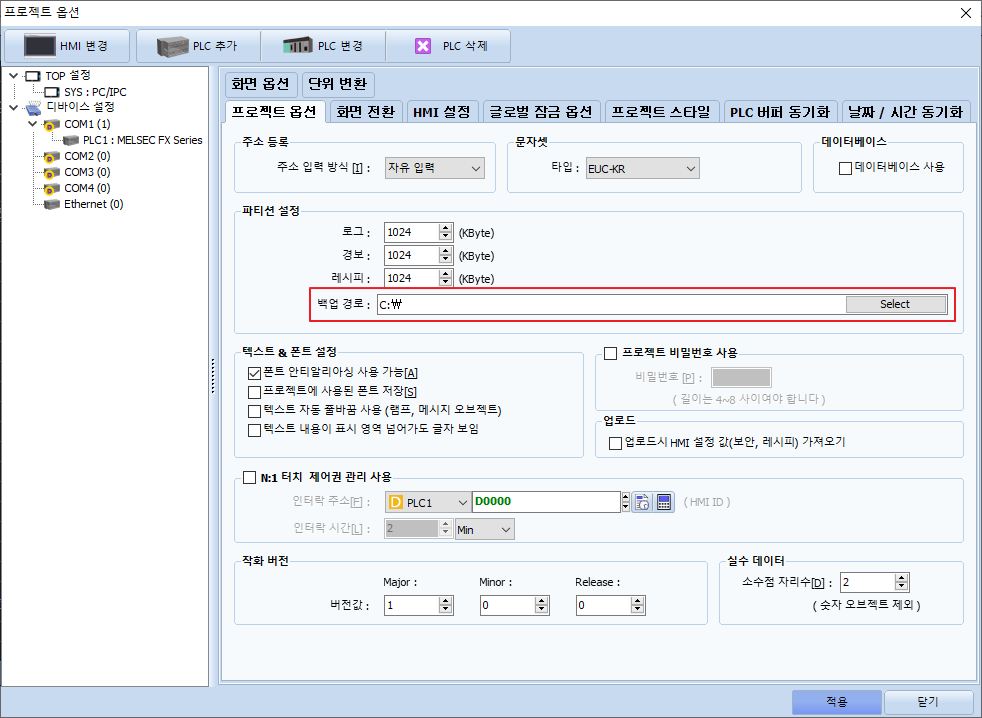

마지막으로 TDS 상단 [프로젝트] - [속성] - 파티션 설정에서 로그, 경보, 레시피 데이터의 백업 경로를 지정하면 됩니다.

문제가 해결되었나요? 자세히 보기
